رله تایمر کتابی

موارد مصرف رله تایمر کتابی

تایمر های صنعتی On Delay در تابلو های فرمان برای اتوماسیون، زمان سنجی، راه اندازی دستگاههای اتوماتیک و هم چنین استارت موتورهای سنگین سه فاز برای عبور از حالت ستاره به مثل کاربرد زیادی دارند.

در موارد لزوم از حالت تک ضربه ای آن MONO STABLE با استفاده از ترمینالهای A1 , S1 برای کاربرد های خاص مانند راه اندازی زمان دار موتور ها و دستگاه ها و یا برای روشنایی معابر و محوطه برای زمان مشخص استفاده نمود.

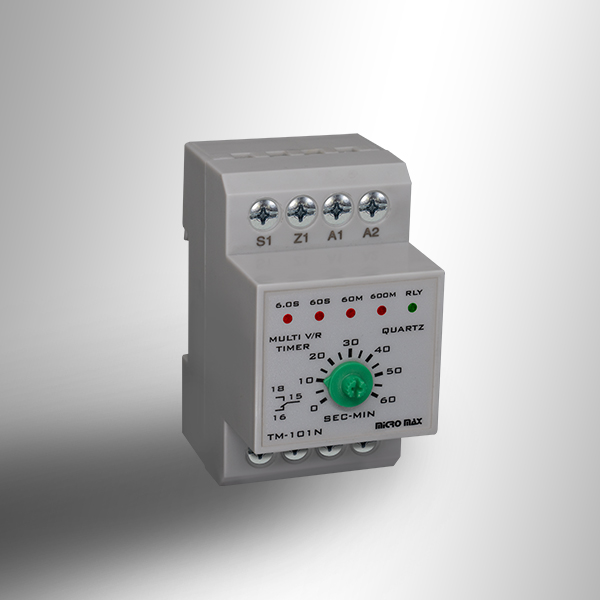

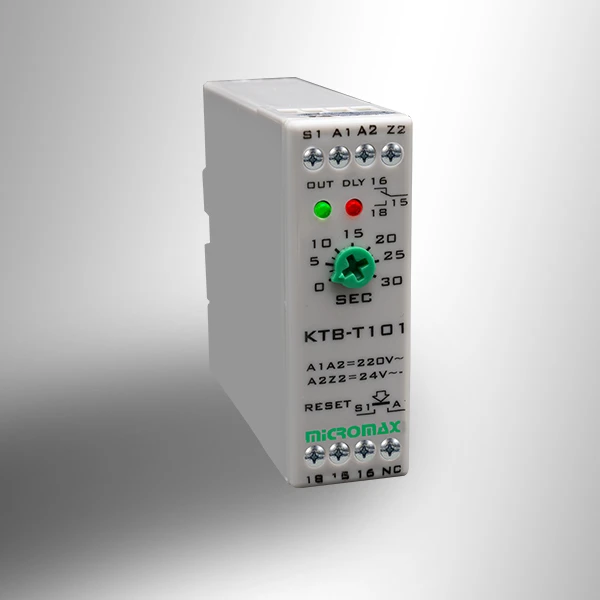

رله تایمر کتابی

طریقه نصب:

با تصال خط تغذیه 220 ولت AC به ترمینالهای A1, A2 یا 24V به ترمینالهای A2 , Z2 و با روشن شدن چراغ های DLY زمانسنجی آغاز می شود. پس از گذشت زمان انتخاب شده رله خروجی عمل کرده و با روشن شدن چراغ OUT ترمینال 15 از 16 قطع شده و به 18 متصل می گردد و تا زمانی که ولتاژ تغذیه وجود داشته باشد در این حالت باقی می ماند و با قطع ولتاژ تغذیه، رله خروجی به حالت اول برگشته و تایمر آماده زمان سنجی مجدد می شود.

در این دستگاه بعد از اتمام زمان سنجی برای تغییر حالت خروجی و زمان گیری مجدد ترمینال S1 نیز پیش بینی شده است که با اتصال آن به ترمینال A1 می توان در هر لحظه رله خروجی تایمر را به حالت اولیه تغییر داد و تا مادامیکه ترمینالهای فوق به یکدیگر متصل باشند، زمان سنجی مجدد آغاز نخواهد شد.

با حداشدن S1 و A1 زمان گیری آغاز شده و دستگاه همان زمان تنظیم شده را دوباره زمان سنجی می کند. (حالت ضربه ای)
