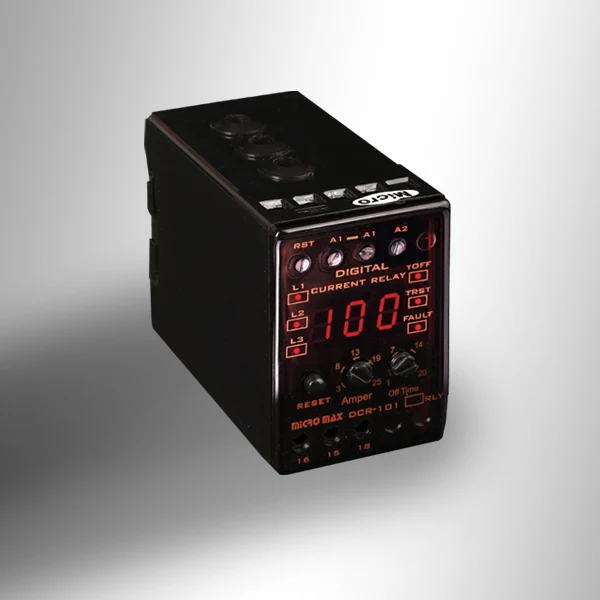

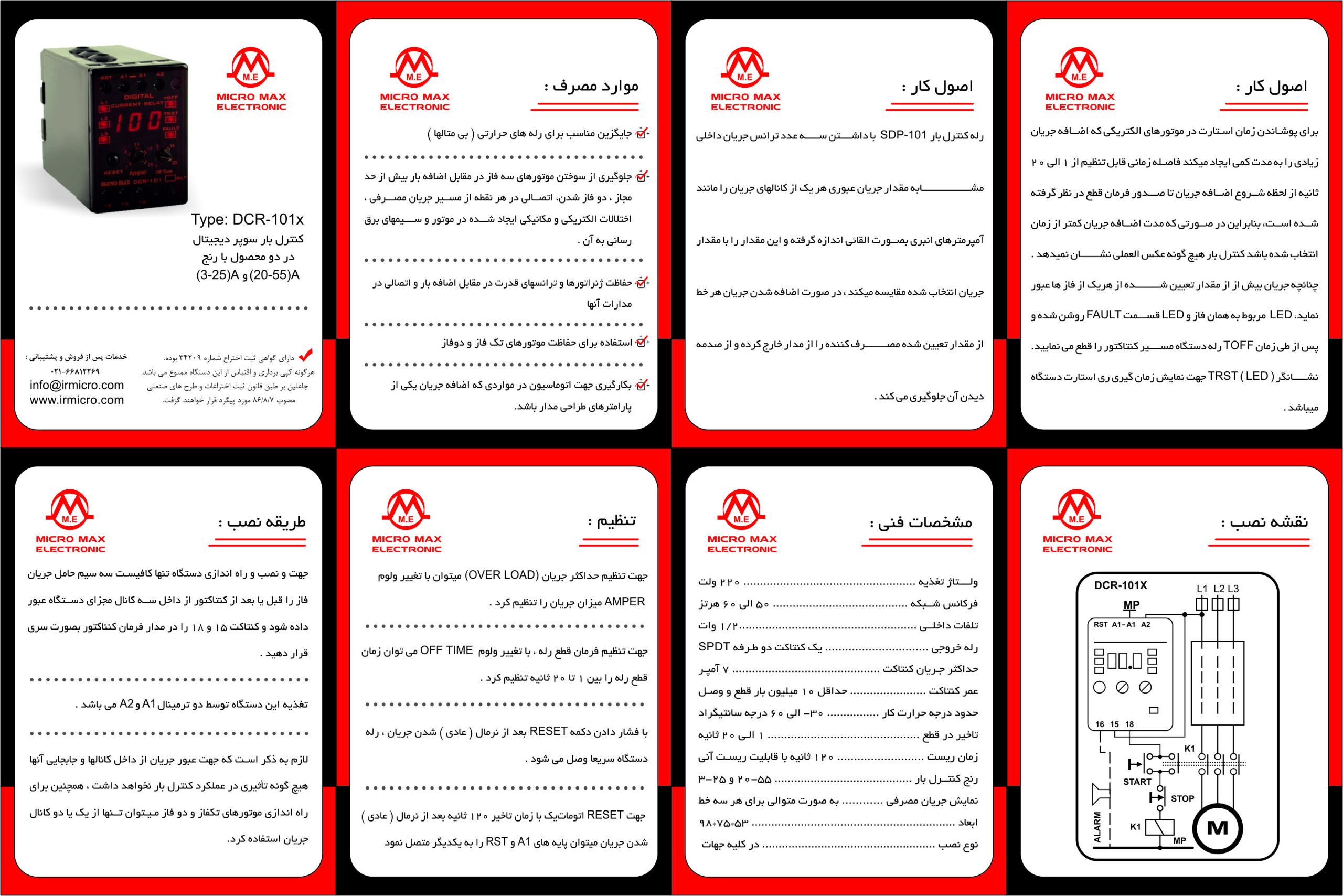

کنترل بار دیجیتال با تنظیم دستی

موارد مصرف کنترل بار دیجیتال با تنظیم دستی

• جایگزین مناسب برای رله های حرارتی (بی متالها).
• جلوگیری از سوختن موتورهای سه فاز در مقابل اضافه بار بیش از حد مجاز، دو فاز شدن، اتصال در هر نقطه از مسیر جریان مصرفی، اختلالات الکتریکی و مکانیکی ایجاد شده در موتور و سیمهای برق رسانی به آن.
• حفاظت ژنراتورها و ترانسهای قدرت در مقابل اضاه بار و اتصالی در مدارات آن.
• استفاده برای حفاظت موتورهای تک فاز و دو فاز.
• بکارگیری جهت اتوماسیون در مواردی که اضافه جریان یکی از پارامترهای طراحی مدار باشد.

کنترل بار دیجیتال با تنظیم دستی

اصول کار:

این رله با داشتن 3 عدد ترانس جریان داخلی مشابه مقدار جریان عبوری هر یک از کانال های جریان مانند آمپرمترهای انبری بصورت القایی اندازه گرفته و این مقدار را با مقدار جریان انتخاب شده مقایسه میکند، در صورت اضافه شدن جریان هر خط از مقدار تعیین شده مصرف کننده را از مدار خارج کرده و از صدمه دیدن آن جلوگیری می کند.

برای پوشاندن زمان استارت در موتورهای الکتریکی که اضافه جریان زیادی را به مدت کمی ایجاد میکند فاصله زمانی قابل تنظیم از 1 الی 20 ثانیه از لحظه شروع اضافه جریان تا صدور فرمان قطع در نظر گرفته شده است، بنابراین در صورتی که مدت اضافه جریان کمتر از زمان انتخاب شده باشد کنترل بار هیچگونه عکس العملی نشان نمیدهد.

چنانچه جریان بیش از مقدار تعیین شده از هر یک از فازها عبور نماید LED مربوط به همن فاز و LED قسمت FAULT روشن شده و پس از طی زمان TOFF رله دستگاه مسیر کنتاکتور را قطع می نمایید.

نشانگر LED – TRST جهت نمایش زمان گیری ری استارت دستگاه می باشد.

طریقه نصب:

جهت و نصب و راه اندازی دستگاه تنها کافیست سه سیم حامل جریان فاز را قبل یا بعد از کنتاکتور از داخل سه کانال مجرای دستگاه عبور داده و کنتاکت 15 و 18 را در مدار فرمان کنتاکتور بصورت سری قرار دهید.

تغذیه این دستگاه توسط دو ترمینال A1 , A2 می باشد.

لازم به ذکر است که جهت عبور جریان از داخل کانالها و جابجایی آنها هیچگونه تاثیری در عملکرد کنترل بار نخواهد داشت، همچنین برای راه اندازی موتورهای تک فاز و دو فاز می توان تنها از یک و یا دو کانال جریان استفاده کرد.

تنظیم:

• جهت تنظیم جریان OVER LOAD میتوان با تغییر ولوم AMPER میزان جریان را تنظیم کرد.
• جهت تنظیم فرمان قطع رله، با تغییر ولوم OFF TIME می توان زمان قطع رله را بین 1 تا 20 ثانیه تنظیم کرد.
• با فشار دادن دکمه RESET بعد از نرمال شدن جریان، رله دستگاه سریعا وصل می شود.
• جهت RESET اتوماتیک با زمان تاخیر 120 ثانیه بعد از نرمال شدن جریان می توان پایه های A1 و RST را به یکدیگر متصل نمود.
