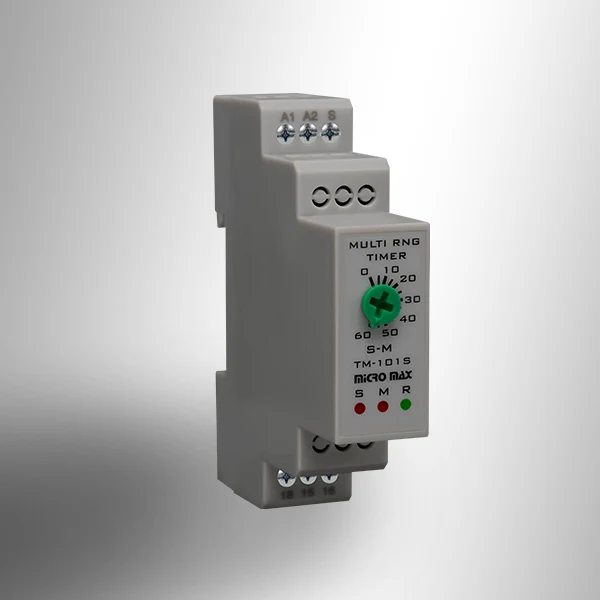

تایمر میکروپروسسورى مولتى رنج بر پایه نوسانگر کوارتز

عد از انتخاب رنج زمانی مورد نظر به محض روشن شدن تایمر چراغ رنج انتخابی نیز روشن شده و پروسسور داخلی با تشخیص رنج انتخابی شروع به زمان گیری میکند. دقت شود بعد از شروع زمان گیری تغییر اتصالات برای تغییر رنج امکان پذیر نبوده و تایمر زمان گیری را بر مبنای رنج انتخاب شده اولیه انجام خواهد داد . (پروسسور داخلی تا انتها ی زمانگیری در همان رنج انتخابی اولیه باقی خواهد ماند) از آنجایی که زمان سنجی این تایمر بر پایه نوسانگر کوارتز می باشد بسیار دقیق بوده و بر خلاف تایمر های آنالوگ و یا تایمر های دیگر که با نوسانگر های عادی کار میکنند هیچگونه خطایی در زمان سنجی های تکراری نخواهد داشت در نتیجه کاندید بسیار مناسبی برای مدارات اتوماسیون صنعتی دقیق می باشد. نمایشگر حالت زمان گیری = LED سبز چشمک زن نمایشگر اتمام زمان گیری و وصل رله = LED سبز ثابت در حالتی که ترمینال 1S به 1A متصل نباشد چراغ S به نشانه عملکرد رله در حالت ثانیه روشن خواهد شد. در حالتی که ترمینال 1S به 1A متصل شود چراغ M به نشانه عملکرد رله در حالت دقیقه روشن خواهد شد.
